Couverture et bardage AKYVER® PANEL

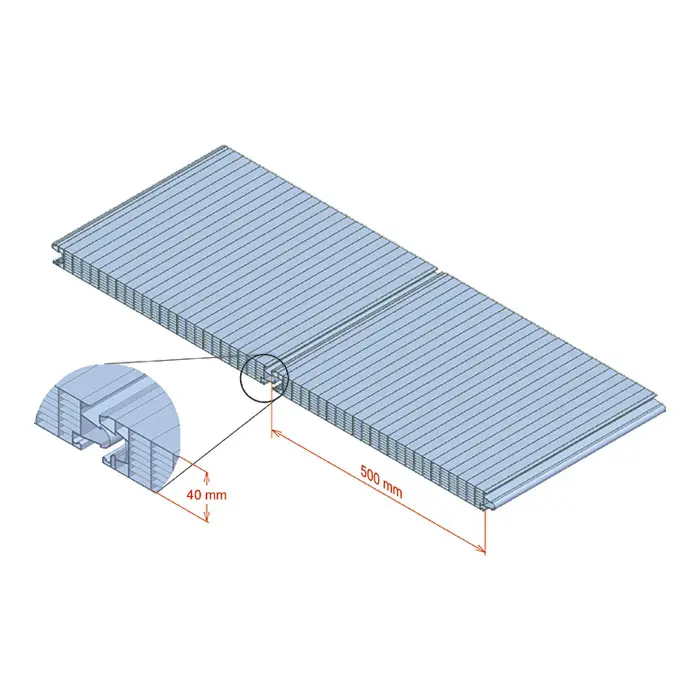

AKYVER® PANEL : système clippable en polycarbonate alvéolaire

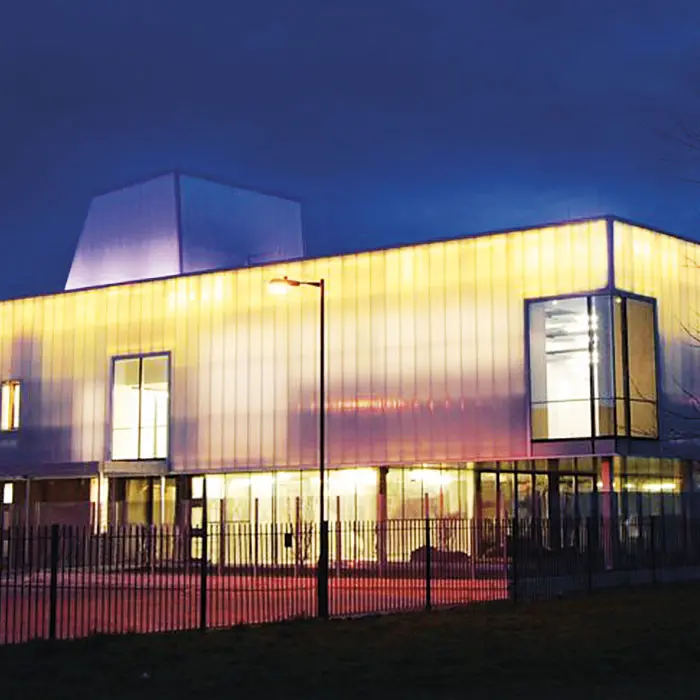

Idéal pour le bardage neuf ou la rénovation de tous types de projets architecturaux tertiaires (salles de sport, écoles ou bureaux) et industriels (comme des magasins ou des entrepôts).
Gamme complète de profilés aluminium et accessoires pour une mise en oeuvre rapide et professionnelle.
Les plaques AKYVER® Panel bénéficient d'une garantie de 10 ans, conditions disponibles sur le site : www.dssmith.com/akyver. La garantie s'applique exclusivement aux plaques qui n'ont pas subi l'action néfaste d'un agent chimique externe, pour tous renseignements au niveau compatibilité avec le polycarbonate nous contacter.
DONNÉES TECHNIQUES
| PANEL 40-3 | PANEL 40-8 | PANEL 50 | |
|---|---|---|---|
| Épaisseur (mm) | 40 | 40 | 50 |
| Nombre de parois | 3 | 8 | 10 |
| Poids (kg/m2) | 3,5 | 4 | 5 |
| Largeur utile (mm) | 600 | 500 | 495 |
| Longueur standard (mm) | 6000 ou 7000 | ||
| Classement au feu (norme européenne SBI EN 13501) | B s1 d0 | B s2 d0 | |
| Protection UV | Par coextrusion sur face extérieur | ||
| Coefficient de dilatation linéaire (mm/m/°C) | 0,065 | ||
| Module d'élasticité E (N/m2) | 2300 | ||
| Temperature de mise en oeuvre (°C) | -40/+115 | ||
| Résistance jet de ballon (DIN18032) | T3 | ||
| Isolation thermique (W/m2.°C) | 1,7 | 0,98 | 0,83 |
| Couleur* | Translucide Opal | Translucide Opal | Translucide Opal |
| Transmission lumineuse (%) | 72 57 | 60 49 | 50 28 |
| Indice d'affaiblissement acoustique | 20 dB | 20 dB | 22 dB |
UNE GAMME DE COULEURS POUR LAISSER LIBRE COURS À VOTRE CRÉATIVITÉ
Rouge, bleu, jaune, violet, orange ... ne sont que quelques exemples parmi nos nombreuses possibilités.
INSTRUCTIONS POUR LA POSE
Calcul de La Longueur (x) des plaques
Les plaques AKYVER® Panel sont coupées à la dimension exacte sur le chantier ou chez le revendeur. À la commande, il est nécessaire de tenir compte des retraits ou surlongueurs en fonction du type d'installation et de profilés utilisés.
| DÉSIGNATION |
|
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Panel 40 | X = B + 90 X = B - 40 | X = B + 90 X = B - 80 | ||||||||
| Panel 40 longueur > 6 m | X = B + 70 X = B - 50 | X = B + 80 X = B - 70 | ||||||||
| Panel 50 | X = B + 90 X = B - 70 | X = B + 90 X = B - 80 | ||||||||
| Panel 50 longueur> 6 m | X = B + 70 X = B - 70 | X = B + 80 X = B - 70 | ||||||||
